烟气脱硫脱氟工程设计方案

烟气脱硫脱氟工程设计方一:技术设计参数原始数据:煅烧烟气量约925.59Nm3/h,煅烧烟气量(工况)1653.35m3/h,SiF4浓度 42 g/m3,SO2浓度 72.42 g/m3,烟气温度200℃。技术要求F 排放标准 3 mg/m3,SO2排放标准 150 mg/m3,石灰石-石膏湿法脱除二:设计原则1) 认真贯彻执行国家关于环境保护的

产品介绍

烟气脱硫脱氟工程设计方案

一:技术设计参数原始数据:

煅烧烟气量约925.59Nm3/h,

煅烧烟气量(工况)1653.35m3/h,

SiF4浓度 42 g/m3,

SO2浓度 72.42 g/m3,

烟气温度200℃。

技术要求

F 排放标准 ≤3 mg/m3,

SO2排放标准 ≤150 mg/m3,

石灰石-石膏湿法脱除

二:设计原则

1) 认真贯彻执行国家关于环境保护的方针政策,严格遵守国家有关法规、规范和标准;

2) 选用先进可靠的“湿法脱硫脱氟”技术,脱氟工艺采用导向浮阀脱氟塔水吸收;脱硫工艺采用石灰石-石膏湿法脱除。

3) 充分结合厂方现有的客观条件,因地制宜布置综合循环池,制定具有针对性的技术方案。

4) 系统平面布置要求紧凑、合理、美观,实现功能分区,方便运行管理。

三:工艺系统主要性能保证

◆ 脱硫保证效率      ≥ 99.9       %,

◆ 出口SO2排放浓度  ≤150       mg/m3

◆ 氟化物的排放标准≤3mg/m3

◆ 烟气通过系统的压降≤  3800-4500  Pa

◆ 系统设备的噪音不高于 85 dB(A)(距离设备外1m,操作平台1.2m处测试)

◆ 系统设备可用率不低于  98  %

◆ 系统漏风率 ≤   1 %

四、工艺系统的组成

本次烟气脱硫脱氟装置主要包括以下几个系统:

1)脱硫脱氟剂制备系统

2)脱硫系统

3)脱氟三级吸收系统

4)液循环系统

5)渣处理系统

五、系统主要设备清单

本工程的供货范围包括脱硫脱氟工艺设备、电气及仪控设备。设备清单见下表:

序号

名称

规格型号

单位

数量

备 注

烟气急冷系统


1


1.1

急冷塔





1.2

急冷水喷枪





1.3

冷却水泵及附件





吸收系统





1

脱硫塔


1

加装喷淋层

2

塔内件

喷淋管+喷嘴

2

不锈钢

3

循环泵


2


4

导向浮阀脱氟塔


1

不锈钢

脱硫脱氟剂制备系统





1

化灰池搅拌器


1

耐腐耐磨

脱硫脱氟液管道及阀门


1


烟气系统





1

连接烟道


1


电气系统


1


主要构筑物





1

综合循环池


1

土建

2

化灰池


1

土建

3

设备基础


1

塔、泵等设备等

系统占地面积;(长宽高等)3mx8m;高10-14m

总装机功率;   10kw

物料消耗;  石灰石粉用量;96kg/h;

          系统耗水量; 6085kg/h

六、报价表

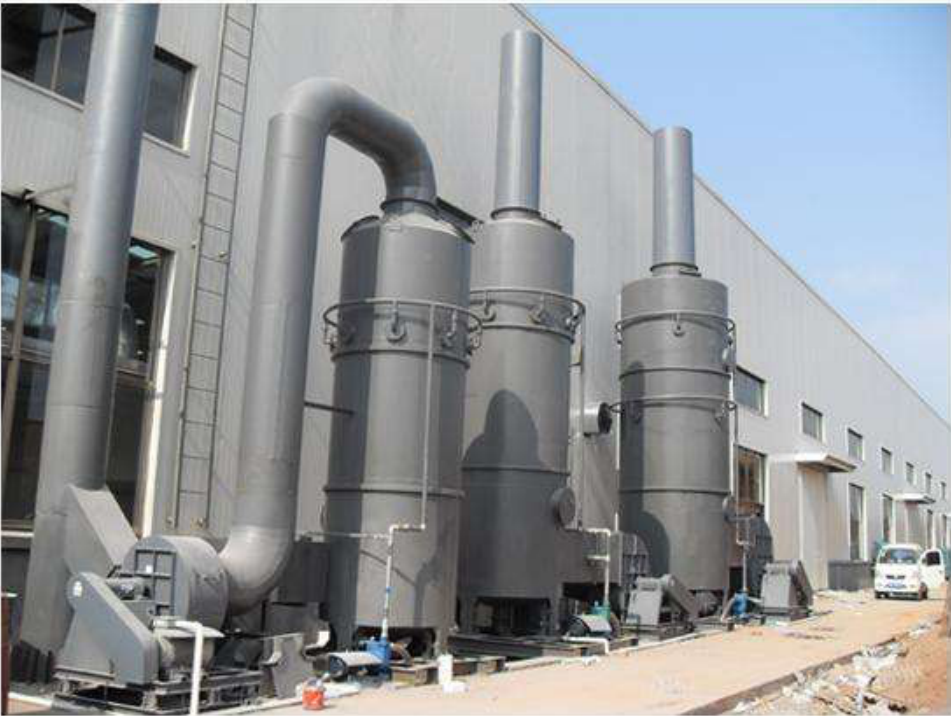

七、脱氟外形参考图
