沥青烟气黑法处理装置技术要求

发布时间:2022-04-21 10:24:53 人气:

1.1项目名称:有限公司年产2万吨特种石墨产能项目浸渍系统 1.2项目概述:特种石墨生产,采用沥青浸渍,沥青融化罐、沥青储罐、预热管、浸渍罐及 真空系统产生的沥青烟气,需要处理达标后排放。

1.3询价装置规模:

(1)     装置规模:处理25000m3/h沥青烟气黑法装置。

(2)     操作弹性:50%~110%

(3)     年操作时间:8000h

1.    标准规范及采用单位 2.1标准规范

>      《炭素生产安全卫生规程》GB 15600-2008

>      《铝工业污染物排放标准》GB25465-2010

>      《石油化工企业设计防火标准》GB50160-2008 (2018版)

>《建筑设计防火规范》GB50016-2014

>《爆炸和火灾危险环境电力装置设计规范》(GB50058-2014)

>《用能单位节能量计算方法》(GB/T 13234-2018)

>《石油化工设计能量计算标准》(GB/T 50441-2016)

>《化工企业静电接地设计规程》(HG 20675-1990)

>《石油化工储运系统罐区设计规范》(SH 3007-2014)

>《石油化工可燃气体和有毒气体检测报警设计标准》(GB50493-2019)

>《压力管道规范-工业管道》(GB/T 20801-2020)

>《职业性接触毒物危害程度分级》(GBZ 230-2010)

>《固定式压力容器安全技术监察规程》(TSG R0004-2009)

>《石油化工企业职业安全卫生设计规范》(SH3047-1993)

>《工业企业噪声控制设计规范》(GB 50087-2013)

>《钢制管法兰标准》HG20615〜20635 >《管壳式换热器标准》GB/T 151-2014

>《压力容器》GB150-2011 >《安全阀一般要求》GB/T12241-2005

>《炼油厂压力泄放装置的尺寸确定、选择和安装的推荐作法》

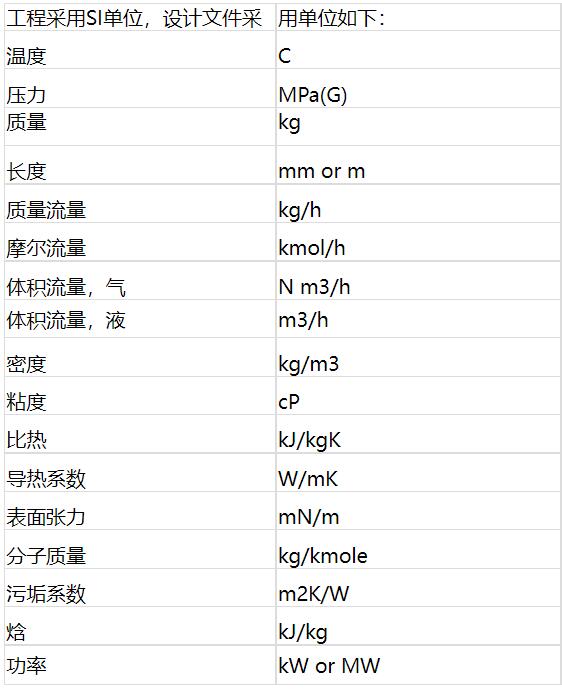

2.2采用单位


 1.   设计基础 3.1沥青废气规格

沥青排放点的位置见附件1-《沥青烟气排放点分布图》

沥青烟气排放点:

(1)  排放点1、2:沥青熔化烟气:温度180°C,常压,约1200m3/h,间歇排放;

(1)      排放点3:沥青储罐烟气,温度180°C,常压,约600m3/h,间歇排放;

(2)      排放点5、9:预热罐沥青烟气,温度250°C,常压,约800m3/h,间歇排放;

(3)   排放点10、11:增压罐沥青烟气,温度250C,常压,约900 m3/h,间歇排放;

(4)   排放点12、13:工作罐沥青烟气,温度250C,常压,约400 m3/h,间歇排放;

(5)   排放点4、8:预热罐开炉门:预热罐沥青烟气,温度250C,常压,约20000m3/h, 间歇排放;

(6)   排放点6、7:浸渍罐开炉门:浸渍罐沥青烟气,温度140C,常压,约20000m3/h, 间歇排放;

真空系统尾气,温度40C,常压,约1000m3/h,间歇排放(不喷粉)

注:排放点4/6/7/8同时只有1个排放点排放沥青烟气。

沥青烟气特性:

(1)   烟气温度:40-280C

(2)   沥青烟浓度:约300mg/m3

3.2公用工程规格

⑴氮气

温度:常温

压力:约 0.5-0.8Mpa

(3)   循环冷却水

上水温度:32 C 回水温度:40 C 上水压力:0.3-0.5Mpa 回水压力:0.1-0.2Mpa

(4)   压缩空气

温度:常温 压力:0.5-0.6Mpa.g 含油量:<10mg/Nm3 含尘量:颗粒直径>3 ym:无 颗粒直径<3ym: <1mg/Nm

常压露点温度:-40C

1.     现场位置和条件

项目地点位于工业园区。

4.1气象条件

(1)   气温

历年平均气温1〇.6°C 极端最高气温40.6°C 极端最低气温-23.7C 历年平均最高气温37.2C 历年平均最低气温-18.9C 设计温度范围:-30C至45C

1.    技术要求 5.1工艺要求

(1)    沥青烟气经黑法处理系统净化后达到《铝工业污染物排放标准》GB25465-2010排放 标准,沥青烟浓度:<30mg/m3

(2)    沥青烟气经黑法处理系统净化后苯并[a]芘排放浓度和排放速率均符合《大气污染物 综合排放标准》(GB16297-1996)中相应标准排放限值要求。

(3)   除满足上述标准要求的排放极限外,还需去除所排放尾气中的异味。

(4)     配置两台风机,1大1小;大风机25000 m3/h,满足所有排放点同时排放的风量要 求;小风机1200m3/h。

小风机连续运行,处理排放点1,2,3,5,9,10,11,12,13的沥青烟气;

大风机间歇运行,处理排放点4, 6, 7, 8的沥青烟气。

(5)   焦粉仓具备自动装粉功能;每个沥青排放点附近设置自动喷粉装置。

5.2电气、控制要求

电动机的能效等级为《GB 18613-2020电动机能效限定值及能效等级》2级。

系统采用独立的PLC系统,信号接至全厂PLC,可接受主装置信号,满足设备运行前自 检、故障报警、故障停机等功能,且具备内部安全联锁保护功能。

5.3安全与工业卫生

卖方所提供的沥青烟气黑法净化装置设计应设置足够安全措施确保操作人员的安全与健 康,卖方所提供的设计应满足国家标准规范。

5.4室外露天布置

室外露天布置的设备如除尘器、风机需考虑现防雨淋防护设施。电机防护等级IP55以上。

设备布置尽量满足买方场地的要求,具体见附件一《沥青烟气排放点分布及设备布置要求》。 设备防腐涂漆要求详见附件:附件二《设备及管道防腐涂漆设计规定》。

2.    工作及供货范围

本询价书规定了沥青烟气黑法处理系统成套设备的技术要求、供货范围、文件提交等方面

的要求。

6.1设计范围

设计界限从沥青烟气排放点至达标排放出口(烟囱入口,不含烟囱)所有部分。

6.2供货范围

卖方应提供1套完整功能的沥青烟气黑法处理装置,沥青烟气从排放点排出至达标排放至 烟囱(不含烟囱),均为卖方的供货范围。

公用工程介质由买方提供,接至卖方指定位置。

黑法处理装置包括但不限于:

(1)  主体设备

风机、焦粉仓、焦粉输送系统、焦粉喷射系统、布袋除尘器、活性炭吸附床等。具体 设备由供应商工艺设计确定。

(2)  相关附件

包括仪表阀门、控制柜等。

(3)  备品备件:

提供上述所有装备安装、调试期间及运行一年内的备品备件。

(4)  专用工具:

提供所有供货设备在开车、调试、运行和维护所需要的专用工具。

6.3服务范围

卖方应按要求提供报价范围内工艺装置的专有技术文件及技术服务。

技术方提供的技术文件需满足买方开展详细设计工作的需要技术服务内容:卖方的技术服 务应贯穿于买方的基础设计和详细设计阶段。包括:重要设计文件审查;项目实施过程中主要 会议:(参加模型审查会议、安全审查会议等);供货设备安装指导及调试、施工指导、预试车 指导、开车指导等;为保证装置顺利投产所需的培训,包括员工课堂培训和装置开车指导;提 供操作手册、维护手册、分析化验手册等;装置性能考核服务等,不限于以上内容
