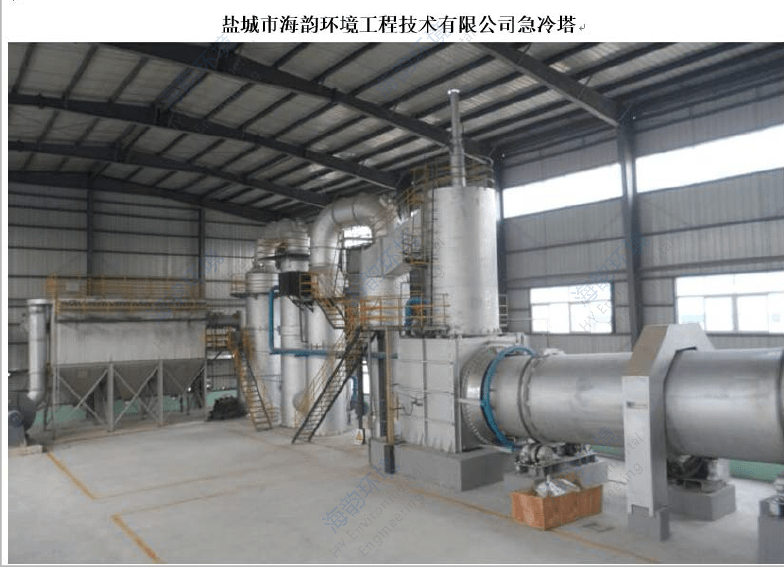

急冷塔设计与施工说明

发布时间:2022-04-14 16:19:05 人气:

本设计与施工说明图为盐城市海韵环境工程技术有限公司为一再生资源产业园110t/d危废焚烧处理项目烟气净化系统急冷塔而设计施工图

2、急冷塔设计处理烟气量:  40590Nm3/h,烟气温度:600~520°C降至~190°C。

3、本设备内部有浇注料(浇注料不属于我司供货范围内),浇注料通过Y型锚固钉连接于设备内壁,锚固钉有2种,Y型锚固钉A对应浇注料厚度为150mm、Y型锚固钉B对应浇注料厚度为100mm,其中Y型锚固钉A用于急冷塔本体,Y型锚固钉B用于出口风管。

4、急冷塔塔体主材采用Q345R钢板制作。

5、本设备设计、制造、检验、验收所遵循的标准、规范、规程:JB/T4735-1997《钢制焊接常压容器》

6、Q345R焊接焊条牌号为:J507(E5015);Q235-B焊接,焊条牌号为:J427;20g钢焊接,焊条牌号为:J426;SUS304焊接,焊条牌号为:A102;SUS316焊接,焊条牌号为:A202,即不同材料之间的焊接按强度高的材料选用对应焊材牌号来执行7、所有接管的管口位置以俯视图及管口表中角度为准,高度位置以立面图尺寸为准。8、本设备钢壳制造完毕后对焊缝进行煤油检漏测试确保焊接无漏焊。

9、本设备油漆、包装、运输按JB/T 4711-2003标准执行,设备外表面采用耐高温漆,耐温~200℃。10、本设备按分体发运设计,设备最终在现场由现场安装队焊接成形并安装,并在安装完成后对内部撑管以及吊钩全部割尽,不留边角料11、急冷塔塔体为分段式,需在分割面敲出中心标记(0°,90°,180°,270°),保证现场装配准确。12、未尽事宜请参见现行相关规范执行
