电除尘器实验装置

电除尘器实验装置

更新日期：2020-01-27T10:42:33

电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于操作，方便演示。其特点：该除尘器气流均布；壳体结构、振打消灰简单；处理烟尘颗粒范围广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理方便。

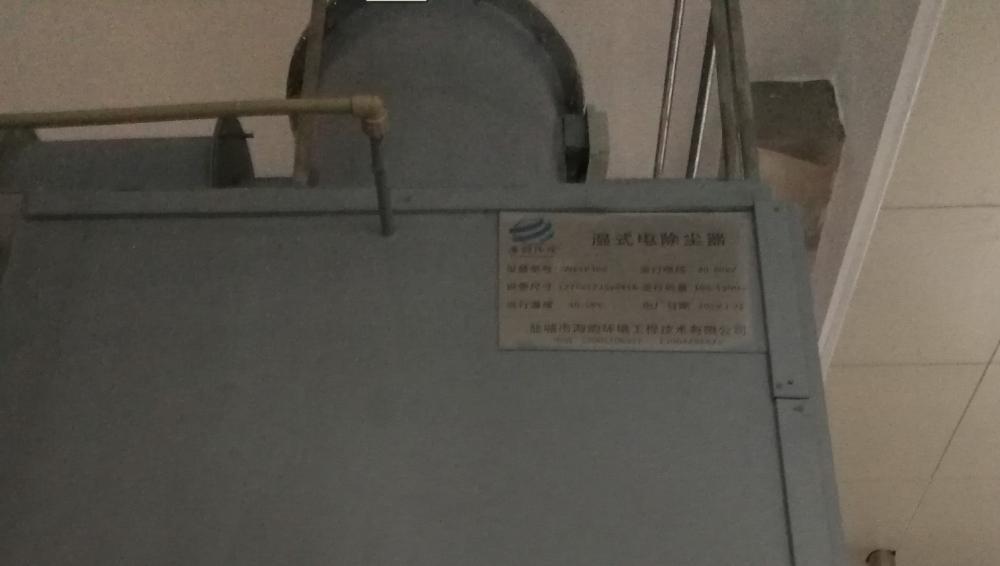

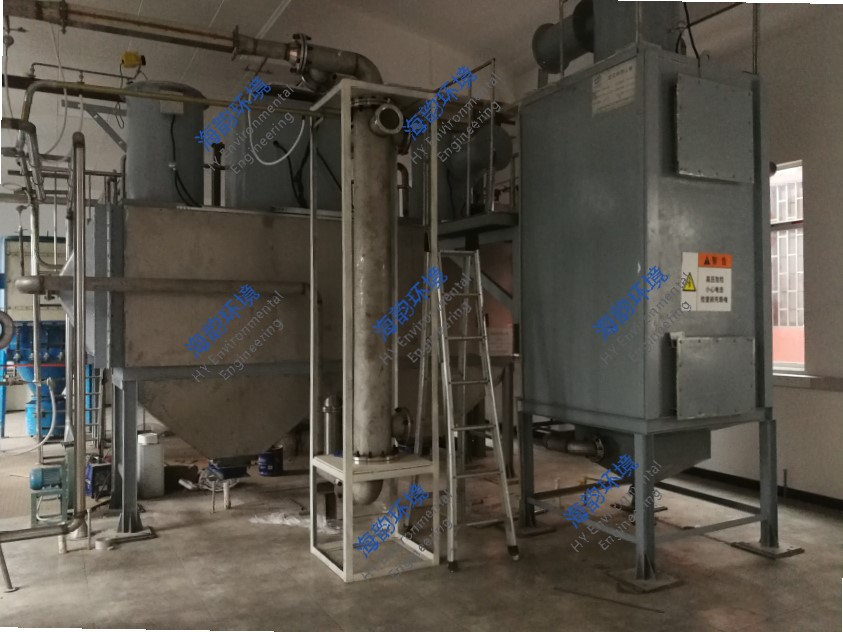

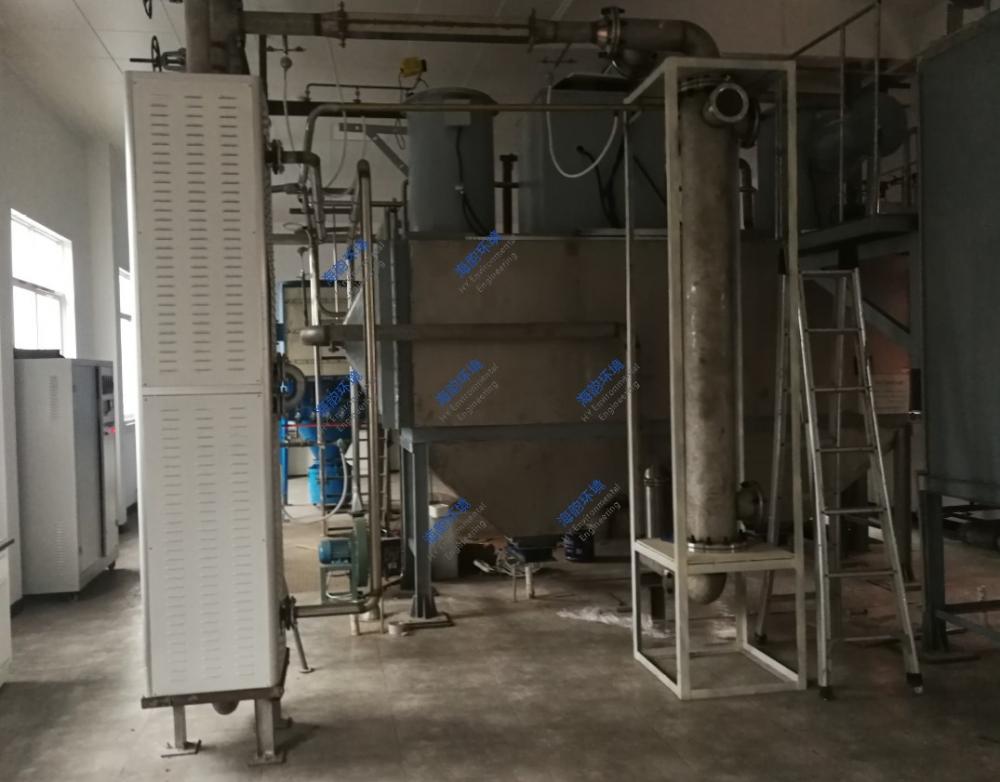

本实验装置使用范围：华中科技大学煤燃烧国家重点实验室使用燃煤烟气污染物控制试验平台，烟气由一台小型燃煤锅炉产生，一台干式和一台湿式电除尘器实验装置分别安装于湿法烟气脱硫系统进出口, 湿式电除尘器实验装置与干式电除尘器实验装置和湿法脱硫系统配合使用,干式电除尘器实验装置不开启时，可仅作为烟气流通通道使用。

 主要技术参数及指标：

静电除尘器实验装置, 静电除尘器实验台,静电除尘器实验平台

 板式高压静电除尘器实验系统如图所示，从右向左说明如下：

湿电除尘器，干电除尘器，配有动压测定环，与数据自动采集器配合使用可测定进口管道流速和流量；

自动粉尘加料装置(采用调速电机)，用于配置不同浓度的含灰气体；

段采样口，自动数据采集系统在此测定入口气体粉尘浓度；也可手动采用比托管和微压计在此处测定管道流速；静电除尘器入口、出口测压环，与数据采集系统一道用来测定静电除尘器的压力损失；壳体板式高压静电除尘器（含放电极、收尘极板、收尘极板振动清灰电机及卸灰斗）；

高压静电发生器，电除尘器高压电源；

出口管段采样口，自动数据采集系统在此测定入口气体粉尘浓度；也可手动采用比托管和微压计在此处测定管道流速；

风量调节阀，用于调节系统风量；

高压离心通风机，为系统运行提供动力；

数据采集及仪表电控箱，用于系统的运行控制和实验参数测定。

设备与附件的组成：

1、微电脑进气粉尘浓度检测系统      1套、

2、微电脑尾气粉尘浓度检测系统      1套、

3、微电脑在线风速、风量检测系统    1套、

4、微电脑在线风压检测系统          1套、

5、10英寸触摸屏显示器              1套、

6、在线温度、湿度检测系统          1套、

9、微型打印机                      1套、

10、静电除尘器壳体                1套、

11、喇叭型进灰均流管段             1套、

12、高压静电发生器                 1套、

14、不锈钢集尘板                   3块、

15、不锈钢电晕极、                 3组

16、排气管道                       1付、

17、出口风管                       1套、

18、振打电机                        1套

19、测试孔                          2组、

20、自动粉尘加料装置                1套、

21、卸除灰尘装置                    1套、

22、直流输出电流表                  1只、

23、直流输出电压表                  1只、

24、调压器                          1台、

25、电源控制开关                    1套、

26、振打电机控制开关                1套

27、电源指示灯                      1个、

28、过压指示灯                      1个、

29、金属仪表控制箱                   1只、

30、漏电保护开关                     1套、

31、高压离心通风机                   1套、

32、电动机1台、电机功率1.1KW、      1套、

33、风量调节阀                       1套、

34、自动化气尘混合系统               1套
