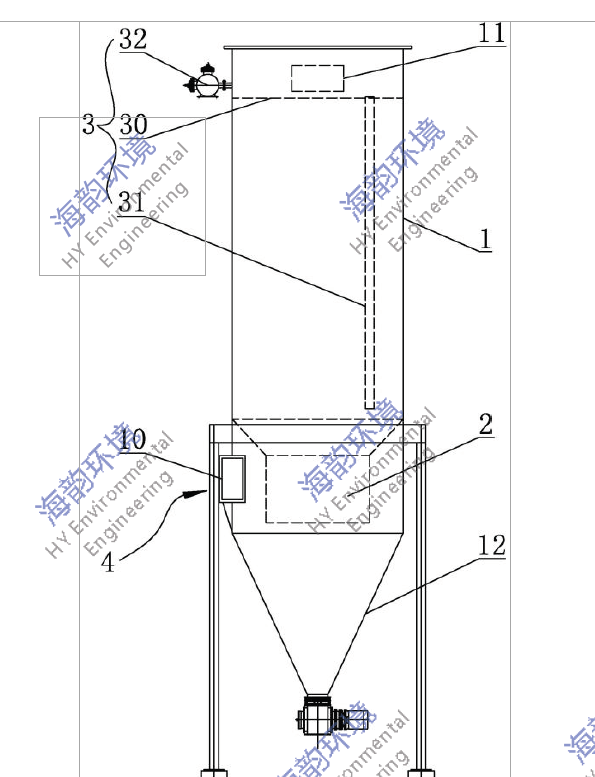

煤粉收集器
1 总则
1.1 本技术文件适用于矿业有限责任公司150万t/a球团工程。它包括煤粉收集器的功能设计、结构、性能、安装和试验等方面的技术要求。
2 设计条件与环境条件
2.1 现场条件
海拔 | ~38m |
地震烈度 | 6度 |
室外极端最高温度 | 41.2℃ |
室外极端最低温度 | -16.6℃ |
年平均气温 | 15.4℃ |
年平均降雨量 | 1000mm |
年最大降雨量 | 1740mm |
年平均相对湿度 | 77% |
大气压力 | ~100856Pa |
年平均风速 | 2.5m/s |
2.2 厂区公用系统技术条件
冷却水最大进水温度:35℃
电源条件:
频率 | 50Hz±5% |
电机(≥250kW) | AC10kV, ±10%, 3P |
电机(<250kW) | 380V, ±10%, 3P+PE |
VVVF电机 | 380V, 10kV, 3P+PE |
应急电源 | 380V, 3P+N+PE |
不间断电源 | 220V,1P+N+E |
照明灯具 | 220V, 1P+N+PE |
单头插座 | 220V, 1P+N+PE |
焊接插座 | 380V, 3P+N+E |
空间加热器 | 220V, 1P+N+PE |
电磁阀 | 220V, 1P+N+PE |
仪表PLC | 220VAC, 1ph, 24VDC |
安全电压 | 36VAC |
控制电压(用于控制和保护回路) | |
10kV | 220VDC |
380V | 220VAC* |
3 设计要求
3.1 煤粉收集器工艺参数
3.1.1 进口风量:55000m3/h(煤粉收集器)
3.1.2 工作介质:含混煤粉烟气;煤粉粒度:200目以下≥85%
3.1.3 收集器入口含尘量:300~800g/m3
3.1.4 收集器排放浓度:≤10mg/Nm3
3.1.5 煤粉堆比重:0.5~0.65t/m3
3.1.6 进口气体含湿量:<10%(按80℃计算)
3.1.7 入口最大负压:9500Pa
3.1.8 收集器进口温度: 0℃~120℃,>90℃时报警
3.1.9 与煤粉收集器配套的电控系统及一次仪表。
3.1.10 滤袋材质:防静电针刺毡
3.1.11 设备通风阻力:≤1500Pa(包括布袋挂粉)
3.1.12 滤袋、脉冲阀等部件使用寿命:1年以上
3.2 煤粉仓顶收集器
3.2.1 处理风量:3500 m3/h
3.2.2 配带风机
3.2.3 箱体外保温
3.2.4 其它参数及要求同煤粉收集器
4 技术要求
4.1 煤粉收集器
4.1.1 过滤面积 ~1100 m2
4.1.2 过滤风速 <0.85m/min
4.1.3 清灰方式 定压/定时两种方式
4.1.4 漏风率 ≤3%
4.1.5 设备耐压 -13000Pa
4.1.6 双灰斗,要求分配均匀。灰斗内壁不允许积粉
4.1.7 煤粉收集器本体外保温
4.1.8 滤袋、脉冲阀等部件使用寿命:1年以上
4.2 煤粉仓顶收集器
4.2.1 过滤面积 ~33 m2
4.2.2 过滤风速 1.0-2.0 m/min
4.2.3 设备阻力 ≤1000 Pa
4.2.4 设备承压 ±6000 Pa
4.2.5 漏 风 率 ≤3%
4.2.6 除尘效率 99%
4.2.7 处理烟气温度 ≤90℃
4.2.8 气体出口含尘浓度 ≤10 mg/Nm3
4.3自动控制系统技术要求
煤粉收集器所有脉冲阀均由设备成套的脉冲控制器完成控制;需安装在现场的盘箱柜均应按防爆型考虑。
成套设备内部设备连接所需的电缆管线及其安装应由投标方负责。
各类温度测量采用热电偶、热电阻或双金属温度计;双金属温度计,表头外径150,万向型;各类热电偶、热电阻选用不锈钢接线盒。
各压力/差压变送器选用可靠的智能产品,带数字表头现场显示压力值,精度不低于±0.1%,线性:在整定量程内±0.10%,量程及零点可调,过程接口为1/2NPT带接口的终端接头,电气接线口为M20×1.5内螺纹接口;就地压力表选用弹簧管压力表、膜盒压力表、隔膜压力表等,精度等级要求为1.0级(除膜盒压力表为2.5级),不锈钢外壳。
所有一次仪表防护等级均不低于IP65,煤气区域、粉尘区域按国标GB50058-2014要求采用相应防爆等级的仪表,所有现场安装仪表考虑保护箱等防护措施及维护方便。
项目安装的所有仪器、仪表都必须有首次检定记录(首检报告)和出厂合格证(具备检定结论)。
测温、测压、测流量等各种类型仪表,优先选用进口或合资品牌,如使用国产品牌要选用川仪、上自仪等一线产品。
5 供货范围
5.1 煤粉收集器
5.1.1本体:从烟气入口、烟气出口、煤粉卸灰阀出口以内的所有部分,包括从安装平台至顶部的斜爬梯、平台、栏杆。
5.1.2 煤粉收集器本体的保温材料
5.1.3 与煤粉收集器配套的电控柜及脉冲阀端子箱、停风阀端子箱、停风阀操作箱、变送器保护箱、一次仪表(2个灰斗温度、进出风口压差)。设备至端子箱操作箱的电缆及敷设,内部设备、仪表的连接电缆。
5.1.4 控制系统:收集器清灰自动控制
控制对象:脉冲电磁阀
控制方式:定时清灰、定压差清灰、单仓清灰(检修或调试时)
停风阀手动控制。手动控制现场操作。
5.1.5与煤粉收集器配套的气源处理装置1套(储气罐,过滤器等)。
5.2 煤粉仓仓顶收集器:收尘器1套(本体,保温 含控制箱)。
